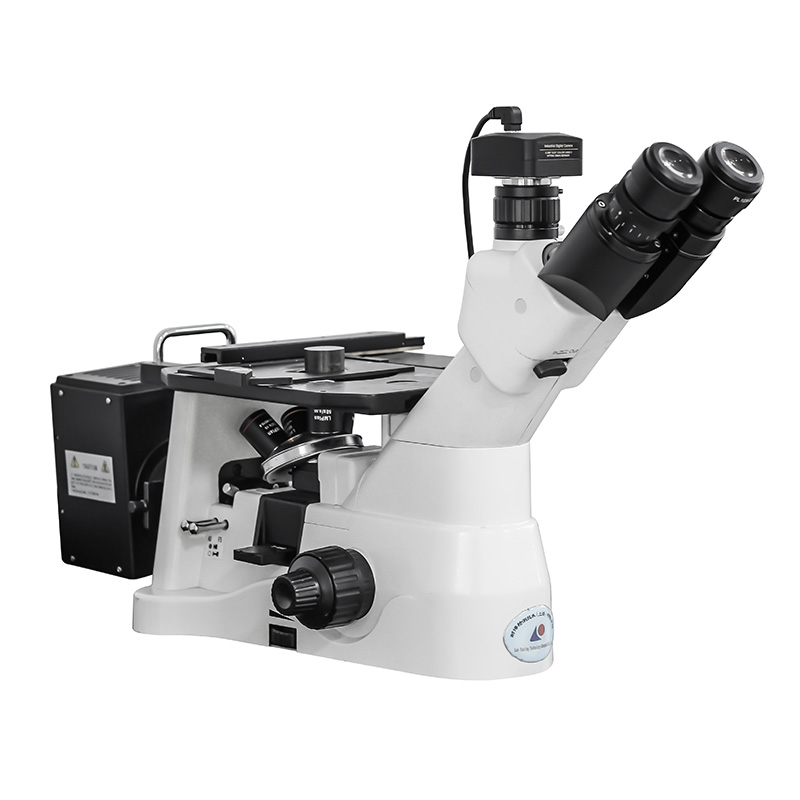

M-41X 倒置金相显微镜
 |
该显微镜采用半复消色差物镜、无限远色差校正光学系统。
1. 总放大倍数: 50 -1000倍
2. 光学系统：无限远色差校正光学系统（CSIS），像质更好，分辨率更高，观察更舒适；
3. 物镜：无限远、超长工作距金相物镜50倍和100倍物镜为半复消色差物镜，图像清晰度大幅提高
4. 目镜：高眼点、超宽视野平场目镜，PL10x/22mm，提供更加宽阔平坦的观察空间并可加装用于测量的各类测微尺；
5. 观察筒：铰链式三目，视度可调节，45°倾斜，可进行摄影摄像，对观察图像进行采集和保存，配置电脑和软件实现图像分析；
6. 调焦机构：低手位粗微调同轴调焦机构，带有粗调松紧调节装置，粗调每转行程38mm，微调精度0.002mm；
7. 照明系统：带可变光阑和中心可调视场光阑的反射式柯拉照明器，自适应90V-240V宽电压，12V50W进口卤素灯，有效保护和延长卤素灯泡的使用寿命；
8. 载物台：可加装同轴低手位调节移动尺及载物台延伸板，拓展应用空间，满足不同需求客户的使用。
技术规格
| 光学系统 | 无限远色差校正光学系统 |
| 观察筒 | 铰链式三目头，45°倾斜 瞳距调节范围：54-75mm 单边视度调节±5屈光度 分光比： 双目:三目=80%:20% |
| 目镜 | 高眼点大视野平场目镜PL10X22mm 高眼点大视野平场目镜PL15X/16mm(选件) |
| 物镜 | 无限远长工作距平场消色差金相物镜： LMPL5X /0.15 /WD10.8 LMPL10X/0.3 /WD10 LMPL20X/0.45 /WD4 无限远，长工作距，平场半复消色差物镜： LMPLFL50X/0.55 /WD7.8 LMPLFL100X/0.80 /WD2.1（选件） |
| 转换器 | 5孔转换器 |
| 调焦机构 | 粗微调同轴，粗调每转行程：38mm，微调每转行程：0.2 mm，调焦精度：0.002mm，带松紧调节装置 |
| 载物台 | 固定平台：尺寸160X250mm |
| 工作台板 | 金属载物台板（中心孔Φ12）/金属载物台板（中心孔Φ25）/载物台延伸板 |
| 移动尺 | 低位同轴机械式移动尺，行程120x78mm |
| 反射照明系统 | 反射式柯拉照明器，带可变孔径光栏和中心可调视场光栏，自适应90V~240V宽电压，12V50W卤素灯，中心可调，亮度连续可调 |
| 偏光装置 | 起偏镜插片 |
| 检偏镜插片，可360度旋转 | |
| 滤色镜 | Φ32mm黄/绿/蓝/中性 |
| 摄像装置 | 0.5X C型摄像接筒 |
物镜
| 无限远长工作距平场消色差金相物镜 | 数值孔径NA | 工作距离mm |
| LMPL5X | 0.15 | WD10.8mm |
| LMPL10X | 0.30 | WD10.0mm |
| LMPL20X | 0.45 | WD4.0 mm |
| 无限远长工作距平场半复消金相物镜 | 数值孔径NA | 工作距离mm |
| LMPL50X | 0.55 | WD7.8mm |
| LMPL100X （选件） | 0.80 | WD2.1mm |
仪器成套清单
| ⑴仪器主机1台 | ⑸测微尺1片 | ⑺机械式移动尺1个 | ⑾12V50W灯泡2个 | ⒂随机文件档案1套 |
| ⑵目镜筒1组 | ⑹金属载物台板2片 | ⑻矩形载物台板1个 | ⑿内六角扳手 1个 | |
| ⑶物镜 4个 | ⑺12V50W卤素灯灯室1套 | ⑼滤色片4片 | ⒀ 备用保险丝1支 | |
| ⑷目镜2个 | ⑻0.5X C型接口1个 | ⑽国标电源线1根 | ⒁ 仪器防尘罩1个 |
选配件
| A.目镜和物镜：各种放大倍率 | B.金相图像分析测量软件（image-3000） |
| C. 金相自动评级软件（MIAS3000） | D.电脑及打印机 |
