M-4XC倒置金相显微镜
 |
M-4XC倒置金相显微镜物镜距样品距离长，镜头转换方便，显微镜放大倍数可达1000倍，并可进行偏光观察；

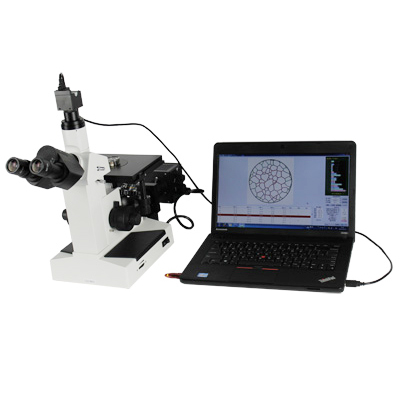

显微镜可和数码摄像机相连，显微镜的图象可实现高分辨率数值化。
用途特点
三目倒置金相显微镜，用于鉴别和分析各种金属和合金材料的组织结构；铸件质量鉴定；原材料检验或材料处理后的金相组织分析；以及对表面喷涂、裂纹等表面现象进行研究工作。广泛应用于工矿企业、实验室和教学及科研领域。
操作时抛光面向下，与试样的高度和形状无关，无须镶嵌，使操作比较方便，适合于较大及各种类型的试样。
仪器造型美观和制造精细，齐全的配置，适合金相组织及渗层、镀层、融深和裂纹等的观察分析。
齐焦物镜组及升降调焦机构带有锁紧装置，可避免试样与物镜的磕碰，适应大批量检测，提高工作效率。
显微镜具有二路光学输出，可作常规使用并提供同步影像输出，扩展摄像或数码摄影系统，及定量金相图像分析计算机操作系统。
1.技术参数
| 规格 | 技术参数 | |
| 光学系统 | 总放大倍率 | 50X、100×、200×、500×、1000× |
| 消色差物镜 | 5X、10×、20×、50×、半平场100×(干镜头) | |
| 宽视野目镜 | WF10×/18mm | |
| 测量附件 | 分划目镜测微尺 | ※ 10×变焦 0.1/18mm 测微尺0.01/1mm |
| 仪器结构 | 基本结构 | 倒置式光学输出三目镜筒 铰链式 倾角45°瞳距55-75mm 屈光度±5% 可调 |
| 物镜转换器 | 4孔滚珠式 | |
| 双层机械载物台 | 180x150mm 移动范围70x50mm 载物板Φ10/Φ20 mm | |
| 调焦机构 | 同轴粗微动 升降范围30 mm 微调格值0.002mm 升降锁紧和扭力调节 | |
| 照明系统 | 明场照明 | 柯勒照明 可变孔径和视场光栏 亮度可调 卤素灯20W/6V 滤色片: 黄/绿/蓝 |
| 偏光装置 | 可插入式起偏振片,垂直照明装置不仅能进行一般金相分析、微粒分析测试，还可以对不透明物体进行分析、观察。 | |
| 电源 | 输入功率 | AC220V/50Hz 30VA |
| 包装 | 重量体积 | 仪器重量：10Kg 包装体积（长x宽x高）340x400x460Cm |
2.物镜
| 平场消色差物镜 | 数值孔径NA | 工作距离mm |
| PL5X （干镜头） | 0.12 | 35.4 |
| PL10X（干镜头） | 0.25 | 15.3 |
| PL20X（干镜头） | 0.40 | 7.46 |
| PL50X（干镜头） | 0.7 | 0.63 |
| PL100X（油镜头）（选配） | 1.25 | 0.18 |
| PL100X（干镜头）（选配） | 0.85 | 0.18 |
3.仪器成套清单
| ⑴仪器主机1台 | ⑷目镜2个 | ⑺载物台板2片 | ⑽香柏油1瓶 | ⒀ 备用保险丝1支 |
| ⑵目镜筒1组 | ⑸分划目镜1个（选配） | ⑻工件压簧片1组 | ⑾国标电源线1根 | ⒁ 仪器防尘罩1个 |
| ⑶物镜 5个 | ⑹测微尺1片 | ⑼滤色片（红、绿、黄各一片） | ⑿备用灯泡2个 | ⒂随机文件档案1套 |
4.选配件
| A.目镜和物镜：各种放大倍率 | B.金相图像分析测量软件（image-3000） |
| C. 金相自动评级软件（MIAS3000） | D.电脑及打印机 |
