气瓶在线硬度计



产品介绍

在线硬度计技术方案
1.测量对象
1)材料:6061铝合金
2)直径范围:200-500
3)长度范围:800-2500mm
4)检测部位:瓶身中间部位
5)硬度范围:洛氏硬度90-150HBW(HRB47-84),可测量压痕范围,压痕半径:0.7mm,压痕深度:0. 08mm
6)年产量:16000只

2.检测标准
1)中国标准GB/T 230. 1 —2018《金属材料洛氏硬度试验第1部分:试验方法》
2)中国标准GB/T 230. 2—2012《金属材料洛氏硬度试验第2部分:硬度计的检
验与校准》;
3)中国标准GB/T 33362—2016《金属材料硬度值的换算》;
4)美国ASTME10《金属材料布氏硬度试验方法》

3.工作过程

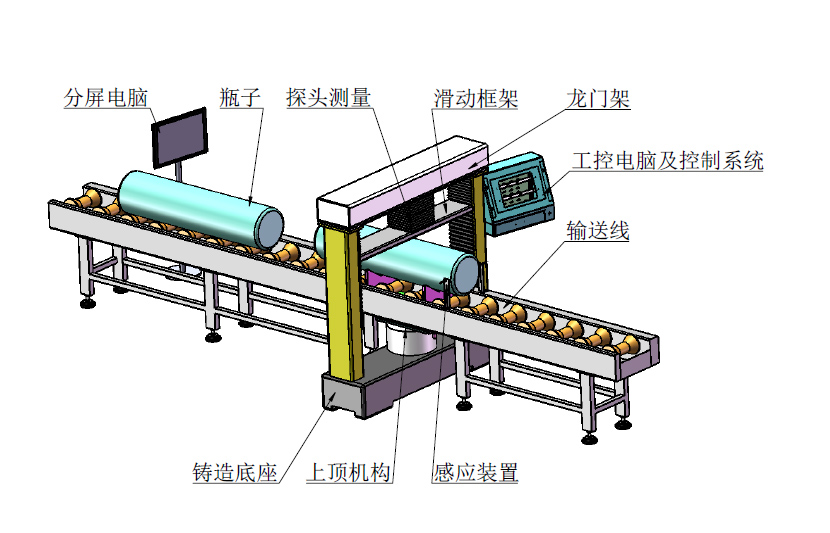

1)在线硬度计的结构及主要组成部分如上图(注:该图根据现场情况将有修改,以经双方协商的、满足实际需求的实物为准)
2)硬度计测量系统和整个流水线通讯、交互,相互交流信息;
3)热处理炉处设置电脑分屏,在分屏界面输入产品相关信息及工件编号,瓶子从炉内出来后,依次到输送平台上,流向后道工序;
4)出炉时的工件编号,自动与其测出的硬度值对应,该编号根据需要,传递给其他工序;
5)产品前行,进入在线硬度计下方,感应开关(位置可以调节)感应到后,限位挡板自动升起,上顶机构顶起瓶子,使瓶子脱离输送带,夹紧装置自动加紧瓶身;测量探头下行,到位后抱闸抱死位置,完成后开始进行硬度测量;
6)硬度测量:门式洛氏硬度计自动完成洛氏硬度的测量,并根据中国标准GB/T33362—2016《金属材料硬度值的换算》将洛氏硬度值转换成布氏硬度值。
7)硬度值显示:测量的洛氏硬度值和转换后的布氏硬度值显示在控制柜上的液晶显示屏上。
8)数据输出:根椐我司提供的检测模板进行数据输出,可以用U盘将数据进行导岀;
9)合格判定:设备对测量值进行判断,硬度测量值在合格范围内时,显示屏上显示绿字;硬度测量值下合格时,显示屏上显示红字,并有声光报警。
10)员工看、听到报警后,可进行手自动将夹紧装置升起,将其测量瓶取出,同时将测量装置进行复位。
11)装置复位:硬度测量头、夹紧装置抬起复位。
12)下料:仪器测量结束后,挡板自动下降,瓶子自动流入到流水线,下一产品自动进入,往复循环。

4.主要功能及参数:
1)此套设备为在线检测,采用门式结构,由高强度铸铁底座、整体滑动框架横梁、滚珠丝杠、立柱等组成坚固的门架结构。伺服电机、高精度压力传感器等组成试验力施加机构;
2)采用电子自动加载方式闭环控制系统,试验过程自动化,操作简单;
3)力值随时标定并自动修正、测量精度高,力值误差小于0.5%,比国标精度要求高一倍;
4)测量空间:
a)立柱的的有效工件高度大于最大瓶的直径500毫米;
b)压头上、下可调行程: 300mm(根据瓶的直径调整压头高度)。
5)硬度测试范围:HRB20-100;
6)硬度值误差自动修正;
7)压痕测量:重复性好、准确性高、适用性广;
8)自动复位功能:试验完成后加载压头可回到期初设定的位置,这样可提高工作效率。
9)安全措施:极限行程限位系统和急停按钮。预防加裁头过载冲击对传感器造成的失效;
10)自动显示硬度值并记录于计算机,可按用户要求设置检测报告内容及格式;
11)所有数据及报告以数据库方式储存并可通过U盘及网络发送到其他计算机机,具有检测参数储存及自动记忆保存功能;
12)可设置合格硬度值范围,并具有超限声光报警功能;
13)软件:
a)公司自有源代码,见公司软件著作证书,免费优化和更新;
b)操作系统:WINDOW 10;
14)按甲方要求的定制界面,并设置操作员、计量员等权限和密码;
15)超差报警功能
当测试值超出预先设定的硬度范围时,设备自动声光报警,并提供24V电信号给其他设备,以采取相应的措施
16)电气:
a)所有出线连接同根线两端所示标号相同,所有转接点全部采用端子排和端子盒。
b)柜体防护等级为IP54;机上及柜中电气防护等级为IP65。
17) 机械:
a)机械结构坚实牢靠,不产生对测试有影响的冲击和震动。
b)设计应考虑便于检修。
c)设备造型力求美观大方。

5.供货内容
供方为需方定制模具测试洛氏硬度试验机1台,并负责安装、调试,每台设备主要包括以下内容:
1)测试洛氏硬度试验机主机(主要包括导轨及移动车、机架、测量装置等) 1套
2)控制台(含计算机、及分屏) 1套
3)硬度校验、试验力校验检测专用装置 1套。
4)特级标准硬度试块:HRB 2块(不均匀度不超过:0.4HRC)

6.交货期
5)从合同签署日期开始计算,60个日历天内完成交付。
