PMTS-20 便携式现场金相检验系统

---

产品介绍

便携式现场金相检验系统金相金相检验时，不用移动工件，无需切割取样，直接在工件上研磨、抛光、蚀刻并观察检验，从而保证工件的完整性，是一种无损检测金相组织的有效工具。研磨、抛光和蚀刻
现场金相检验系统适用于大型、不能破坏的产品的金相检验，如石油化工、铁路造船、电厂、电站、设备安装、大型磨具等行业的安全检测、质量监督、金相检查、失效分析。对发电厂、化学工厂、海上平台等应用的质量控制、检测和故障分析而言尤为重要
产品特点：

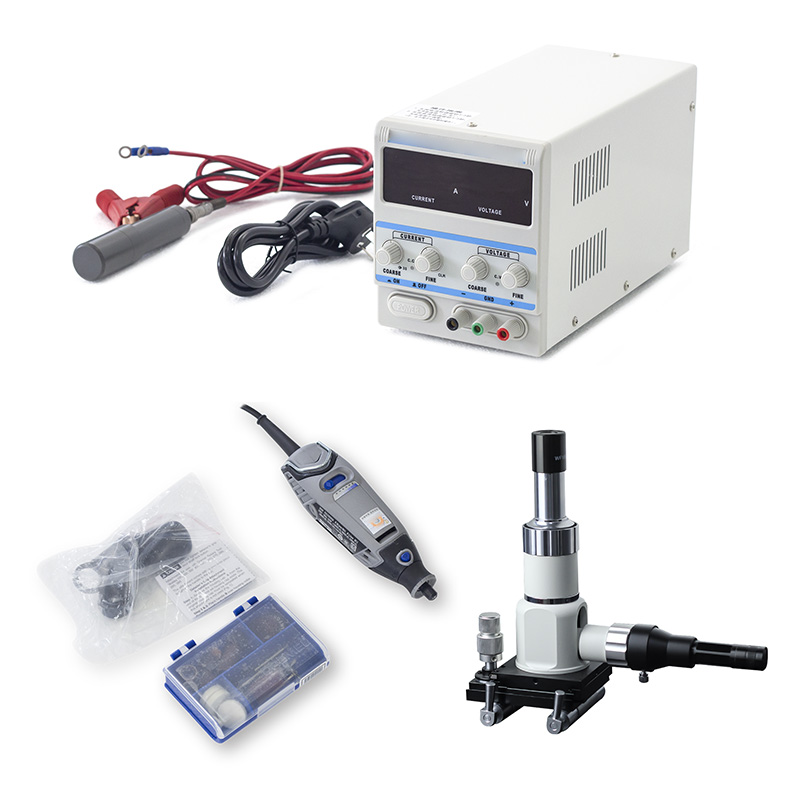

1.该系统配套完整，由下列五个部件中的一个或几个组成：

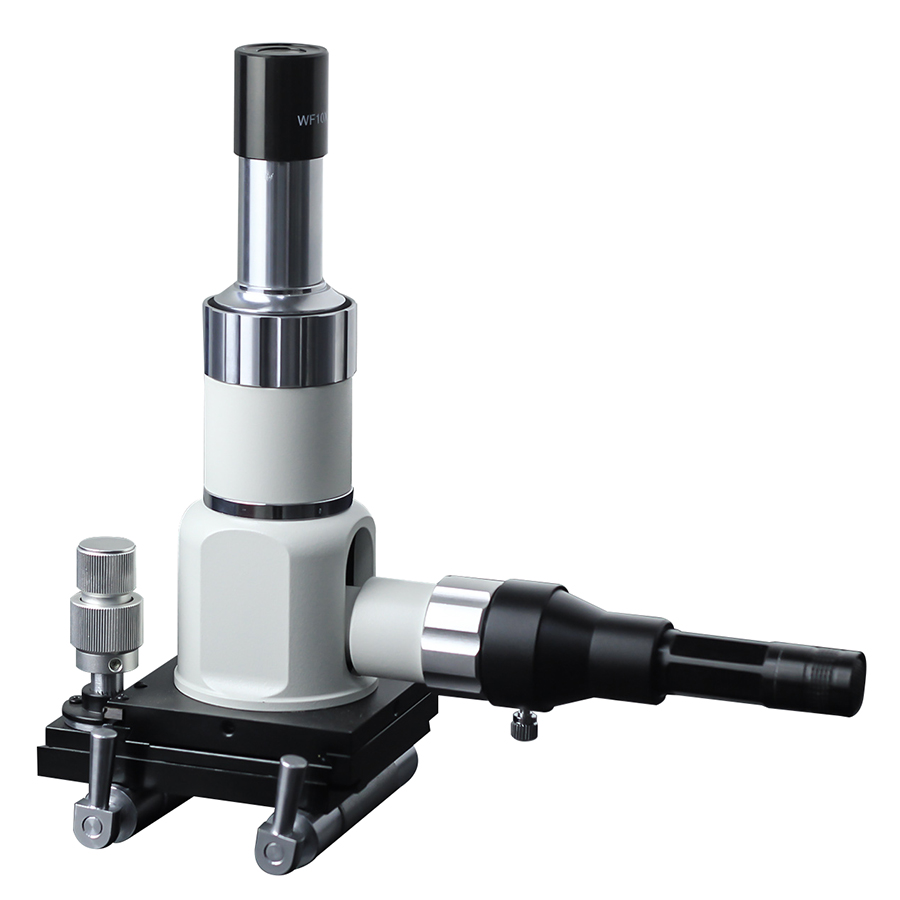

1)M-20D便携式金相显微镜

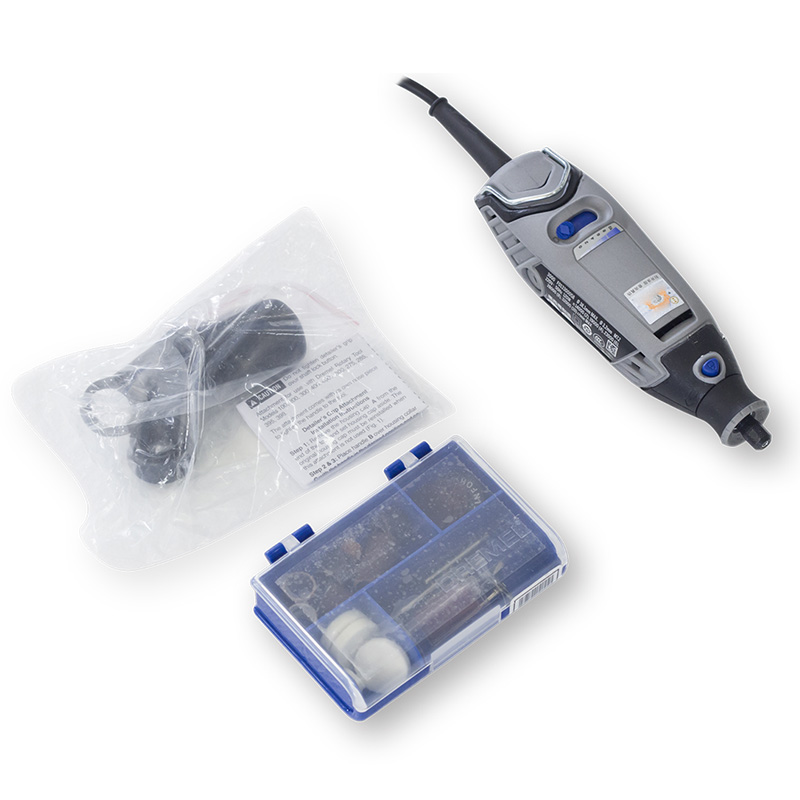

2)MAP-1现场用调速磨抛机(选配）
3)EP-01便携式电解抛光机(选配）
4)MIAS3000 金相专业分析软件(选配）
5)AC纸-显微图像的复制（选配）
2.该系统完成现场样品研磨、抛光、蚀刻（机械或电解）、显微观察、显微数码照相及复型全过程
3.该系统各子部件独立包装，便于携带
4.使用简便、无需特别培训；
5.效率高，能快速得到高质量的显微组织照片。

---

1.产品特点
1)显微镜采用大视场目镜和平消色差物镜，有微调机构，焦点稳定，成像清晰。聚光镜卤素灯光源，亮度可调，视场均匀平坦；
2)同轴化调焦机构，使显微镜小巧且稳定耐用，即使加上较重的相机，也不下滑而重新调焦，图像清晰稳定；
3)显微镜底座配有可通断磁的高磁性二维移动底座，采用铷铁硼材料。用户只需轻扳旋钮即可实现通断磁能，适合吸附各种复杂工件表面，如各种直径管道及平面；
4)视场可在X-Y平面调节；
5)齿轮式机械移动平台，即使横向放置显微镜，也不会自行下滑；
6)携带式LED照明, 色温均匀照相清晰；

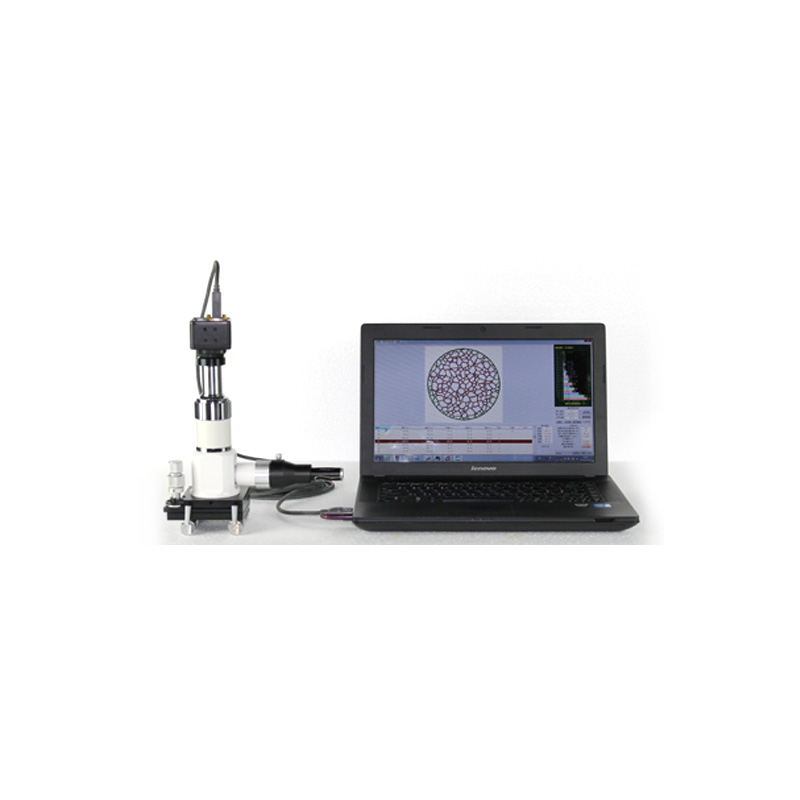

7)可配摄像头，直接在现场拍照记录图片，倍率准确；
8)配套机械/电解现场抛光设备(选件)

---



---

适用于多种金属材料的抛光与侵蚀。只需几分钟，金相组织就可以显现出来。对于细密的组织与马氏体，索氏体及不锈钢等抛光与侵蚀，效果尤为显著。同样适合实验室使用。

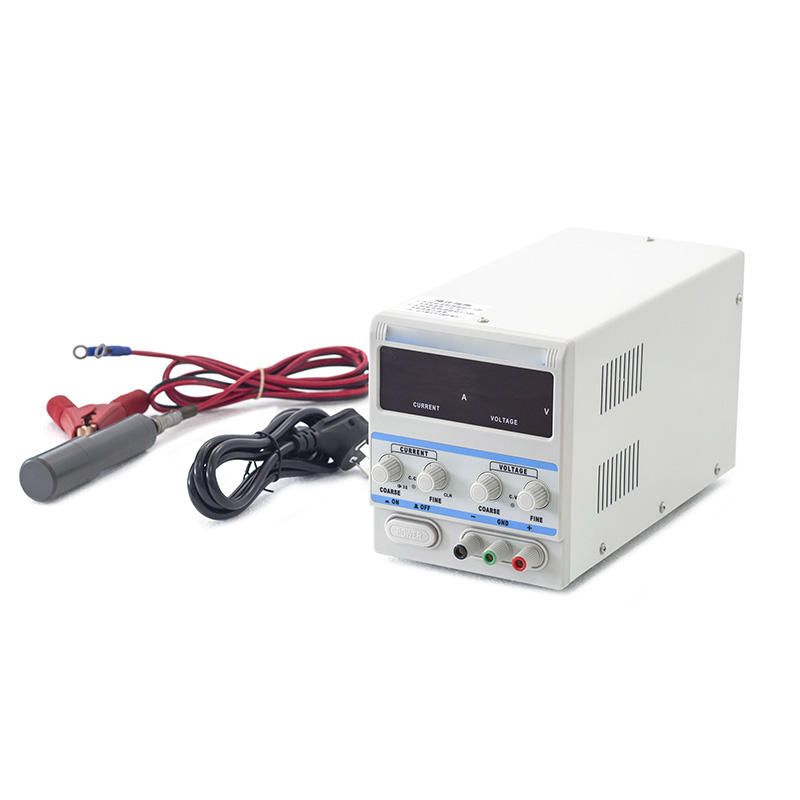

便携式电解抛光由可充电，40V安全电压提供抛光及浸蚀。



相机	300万像素彩色CCD相机 1只
专用接口	连接显微镜数码CCD的接口
金相分析软件	390个分析模块，满足不同行业客户需求
笔记本	1台 （选配）

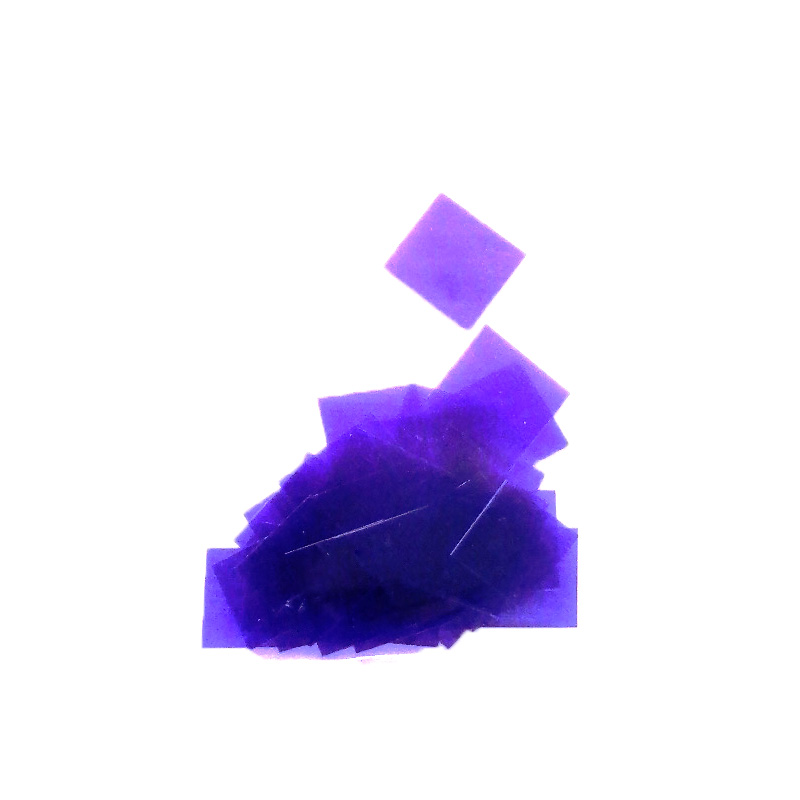

复制法能够在实验室条件下执行显微镜检查。复制法用于制作几何形状的反向副本，可在放大率高达 500x 的光学显微镜下显示金相制备之后的微观结构。其还可用于复制微观结构，如颗粒尺寸、内含物和焊接点。
