IIM-20P便携式压痕法力学性能测试仪

---

产品介绍

IIM-20P便携式压痕法力学性能测试仪，用于在线服役结构件的力学性能的无损检测。
核电装备、油气管道、压力容器、高速铁轨等重大工程结构在复杂环境下长期服役，容易因关键承力部位的力学性能劣化而失效。为避免服役结构突然失效引发的安全事故 和经济损失，有必要定期无损检测其关键部位的力学性能，评估其服役安全性。
传统力学性能检测，通过切割、取样、制样、设备检测等步骤进行材料或结构的力学性能测试，这中方法破坏服役结构完整性，且检测成本高、效率低。
压痕法力学性能测试技术具有表面、微区、微损测试的特点。本仪器广泛应用于油气管道、压力容器、大型轴承等服役结构的力学性能和残余应力检测。

---

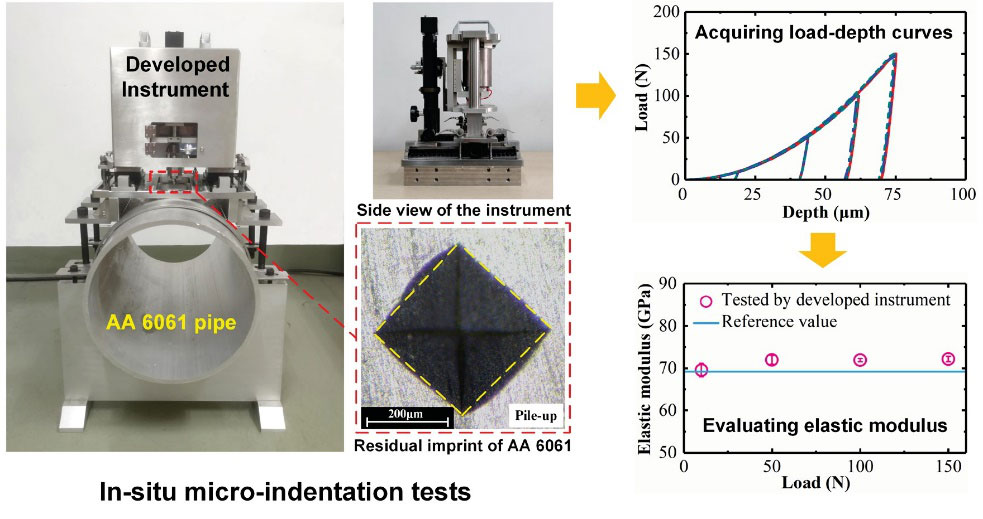

通过原位的微米压入测试，获取压入载荷-深度曲线和残余压痕形貌等信息，利用力学分析软件，定量测量材料的硬度、弹性模量、抗拉强度、屈服强度、断裂韧度和残余应力等。

引用标准：
1)ASME Code Case 2703-2011仪器压痕法测试焊接硬度-2011
2)ASME Code Case N-881-2018 仪器压痕法测试残余应力-2018
3)KSB0950-2002 金属材料仪器化痕试验-压痕拉伸性能
4)KSB0951-2005 焊接部位仪器化压痕试验-残余应力测试
5)KEPIC-MDFA370-2007 仪器压痕法测试拉伸性能/残余应力测试
6)ISO/TR 29381-2008 金属材料.用仪器压痕试验测量机械性能.压痕拉伸性能
7)GB/T21838.1-2019 金属材料 硬度和参数的仪器压痕试验
8)GB/T37782-2019金属材料压入试验强度、硬度和应力-应变曲线的测定
9)GB/T39635-2020金属材料仪器化压入法测定压痕拉伸性能与残余应力
10)DL/T2220-2021电站金属材料力学性能仪器化压痕法检测技术规程

二、主要功能
1.维氏硬度
2.拉伸性能（含弹性模量、抗拉强度、屈服强度、硬化指数等）
3.断裂韧性
4.残余应力
三、主要技术参数
最大载荷： 20Kgf（196N）
载荷分辨率： 2克（19.6mN）
位移量程： 30mm
位移分辨率： 20nm
压入深度： 50～150um
数据采集速率： 100Hz
尺寸： 20*30*40CM
重量： 20Kg
四、主要配置
力学性能测试仪主机 1台
固定夹具 1套
笔记本计算机 1台
压痕法力学性能测试控制软件 1套
