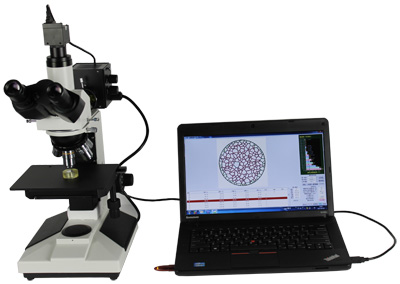

M-30D正置显微镜
正置金相显微镜 M-30D系列带偏光装置的三目落射正置金相显微镜
用途特点
正置金相显微镜，观察面向上，适宜于寻找特定或广域范围内表面目标的观察研究和分析。广泛应用于电子行业IT、PCB和微颗粒、线材、纤维、表面喷涂等，及材料金相组织结构的检测、研究和分析等工作。广泛应用在工厂、实验室和教学及科研领域。
带有偏光装置的同轴落射照明系统，图像清晰、衬度好，适合各种复杂试样的观察和摄影。
同轴纵横向移动载物台及内置多种滤色片切换，使操作方便。
升降调焦系统带有限位装置，可避免试样与物镜的磕碰，及大批量检测时不必重复调焦.
技术参数
| 规格 | 技术参数 | |
| 光学系统 | 总放大倍率 | 50X、100×、200×、500×、1000× |
| 消色差物镜 | 5X、10×、20×、50×、半平场100×(干镜头) | |
| 宽视野目镜 | WF10×/18mm | |
| 测量附件 | 分划目镜测微尺 | ※ 10×变焦 0.1/18mm 测微尺0.01/1mm |
| 仪器结构 | 基本结构 | 正置式 铰链三目镜筒：倾角45°瞳距55-75 mm 屈光度±5% 可调 |
| 物镜转换器 | 5孔滚珠式 | |
| 双层机械载物台 | 180x140mm 移动范围70x50mm 载物板Φ10/Φ20 mm | |
| 调焦机构 | 同轴粗微动 升降范围30 mm 微调格值0.002mm 升降锁紧和扭力调节 | |
| 照明系统 | 明场照明 | 柯勒照明 可变孔径和视场光栏 亮度可调 卤素灯20W/6V 滤色片: 黄/绿/蓝/磨砂 |
| 偏光装置 | 可插入式起偏振片,垂直照明装置不仅能进行一般金相分析、微粒分析测试，还可以对不透明物体进行分析、观察。 | |
| 电源 | 输入功率 | AC220V/50Hz 30VA |
| 包装 | 重量体积 | 仪器重量：10 Kg, 包装体积：长x宽x高340x400x460 Cm |
物镜
| 平场消色差物镜 | 数值孔径NA | 工作距离mm |
| PL5X （干镜头） | 0.12 | 35.4 |
| PL10X（干镜头） | 0.25 | 15.3 |
| PL20X（干镜头） | 0.40 | 7.46 |
| PL50X（干镜头） | 0.7 | 0.63 |
| PL100X（干镜头）（选件） | 0.85 | 0.18 |
仪器成套清单
| ⑴仪器主机1台 | ⑷目镜2个 | ⑺ 光源1个 | ⑽转接口1个 | ⒀ 备用保险丝1支 |
| ⑵三目镜筒1组 | ⑸分划目镜1个 | ⑻ 偏振片1个 | ⑾国标电源线1根 | ⒁ 仪器防尘罩1个 |
| ⑶ 物镜4个 | ⑹测微尺1片 | ⑼透射滤片1个 | ⑿备用灯泡2个 | ⒂随机文件档案1套 |
选配件
| A.目镜和物镜：各种放大倍率 | B.金相图像分析测量软件（image-3000） |
| C. 金相自动评级软件（MIAS3000） | D.电脑及打印机 |
