THV-10MDX-Q/THV-30MDX-Q/THV-50MDX-Q/THV-100MDX-Q 三物镜自动转塔数显维氏硬度计


产品介绍

该系列三物镜自动转塔数显触摸屏维氏硬度计是一款：
-同时安装有5X、10X、20X、40X中的任意三个物镜
-最多11档试验力,力值任选
-自动砖塔
-硬度值自动数值显示
-8寸触摸屏界面，操作简便

主要特点

1.8寸触摸屏界面，用户操作简便。
2.自动转塔，测试时压头与物镜自动相互切换，测试点自动定位精确。
3.采用光学交叉导轨导向的升降机构，保证导向精度，无间隙；采用齿轮齿条二级传力，可以实现快速平稳传力。
4.压头在打压前后，压头位于压头保护罩内，确保了压头被样品或其他物品的触碰。
5.长物距消、色差光学系统（选件），40倍高清物镜离样品距离大于2.5毫米，完全避免物镜和样品的触碰。
6.光学系统可选用：200、500、600倍光学放大功能（选件）。
7.光源采用LED灯，寿命长，无需更换灯泡。
8.配内置摄像头（选件），图像更清晰。
9.最大试验力2Kg（选件）。
10.可按照标准硬度块或长度标尺，进行标定,按照高中低硬度值自动进行硬度修正，硬度值更精确。
11.各种硬度值相互转换，数据统计保存，方便查询并打印输出。
12.备有RS-232接口，可与计算机联机。
13.检验结果数据以EXCEL格式自动保存在U盘中（选件）。
14.试验设置参数通过密码保护。
15.中、英文等至少3种语言供选择，其他语种可定制。



主要参数

型号

THV-10MDX-Q

THV-30MDX-Q

THV-50MDX-Q

THV-100MDX-Q

试验力

0.3Kgf (2.94N)、0.5Kgf (4.90N)、1.0 Kgf (9.8N)、2.0Kgf(19.6N)、2.5Kgf(24.5N)、3.0Kgf(29.4N)、5.0Kgf(49.0N)、10.0Kgf(98.0N)

0.5Kgf (4.90N)、1.0 Kgf (9.8N)、2.0Kgf(19.6N)、2.5Kgf(24.5N)、3.0Kgf(29.4N)、5.0Kgf(49.0N)、10.0Kgf(98.0N)、15.0Kgf(147N)、20.0Kgf(196N)、30.0Kgf(294N)(可选配0.3Kgf)

1.0 Kgf (9.8N)、2.0Kgf(19.6N)、2.5Kgf(24.5N)、3.0Kgf(29.4N)、5.0Kgf(49.0N)、10.0Kgf(98.0N)、15.0Kgf(147N)、20.0Kgf(196N)、30.0 Kgf (294N)、40.0Kgf(392N)、50.0Kgf(490N)
(可选配0.5Kgf)

2.0Kgf(19.6N)、3.0Kgf(29.4N)、5.0Kgf(49.0N)、10.0Kgf(98.0N)、20.0Kgf(196N)、30.0 Kgf (294N)、50.0Kgf(490N) 、 60Kgf(588N)、80Kgf(784N)、100Kgf(980N)
  (力值可定制)

执行标准

GBT4340.1，GBT4340.2，ASTM_E92

硬度值转换

按GB1172-99及ASTM标准

精度符合

JJG260-91、JIS B 7725、JIS B 7734、GB/T3430.2 -99
ASTM E-384、ISO 6507-2、ISO4546

加载方式

自动加载/保载/卸载

旋转塔台机构

自动、手动
物镜—压头—物镜自动切换旋转
自动转塔台提供快速简捷的操作序列而不需要手动旋转塔台，来实现物镜压头自动切换。物镜中心与压头中心重合精度高误差在1微米以内，确保试样打压定位准确，物镜中心位置可调。

最小测试单位

0.01μm

数据输出

LCD显示读出，直接以EXCEL格式保存到U盘

转换标尺

HRA、HRB、HRC、HRD、HRF、HV、HK、HBW、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T

硬度测试范围

8~2900HV

试验力施加方法

自动（加荷、保荷、卸荷）

测量目镜

电子型10倍（15X可选）

物镜

5X、10X、20X、40X中的任意三个物镜

总放大倍数

50X，100X，200X，400X任选三种

试验力保荷时间

1~99s

最大允许试件高度

180mm

压头中心到外壁距离

160mm

尺寸

580*190*700mm

重量

约55Kg

电源

AC220V+5%，50-60Hz



界面:

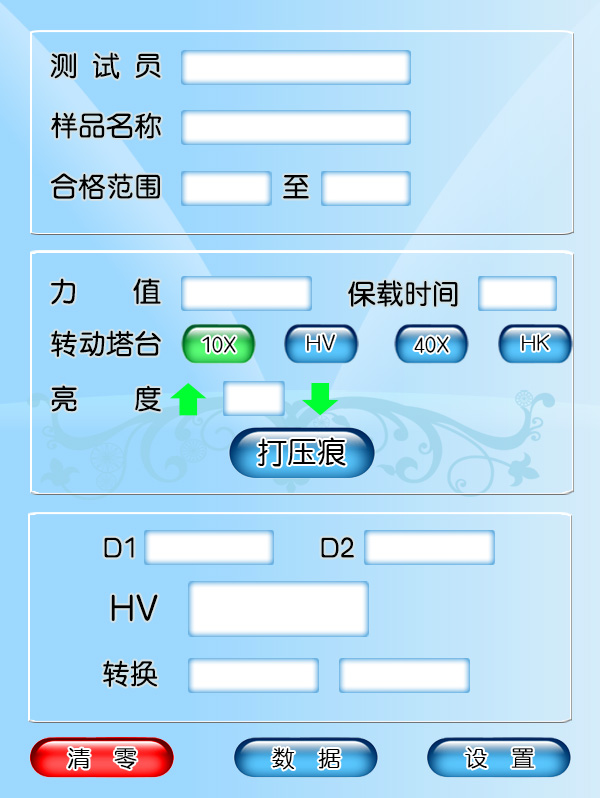

主页界面

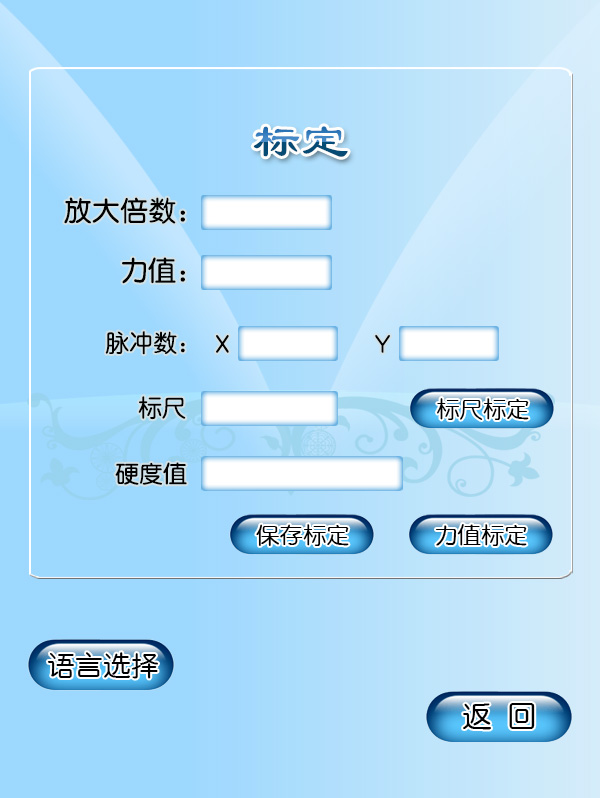

标定界面

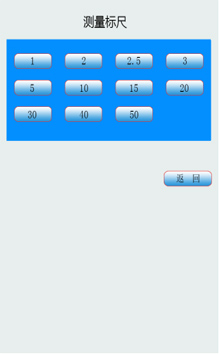

可测量维氏标尺，共11种





标准附件:

名称

数量

名称

数量

DHV-1000-10X测微目镜

1个

大、中、V型试台

各1个

维氏硬度块

2块

备用保险丝(2A)

2根

电源线

1根

防尘袋

1个

U盘

1个

触屏笔

1个

内六角扳手（2.5mm）

1把

水平调节底脚

4个

产品合格证、保修卡

1份

说明书

1份
